產品展示

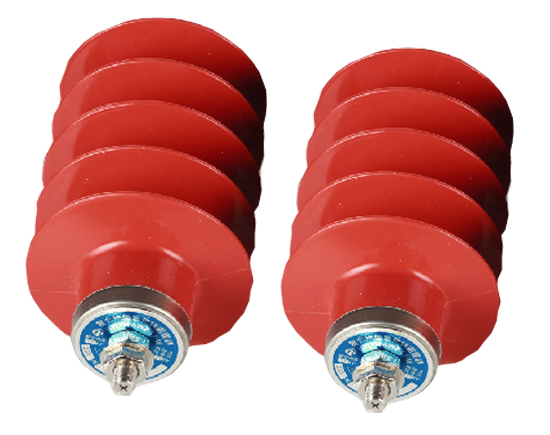

HY5WS避雷器
主要技術參數
有機復合外套金屬氧化物避雷器是將金屬氧化物避雷器和有機復合絕緣材料的優異特性集于一體，可以延緩沖擊力，具有良好的防爆性能。用于保護6KV、10KV、35KV、110KV電力系統電站及配電設備免受過電壓危害的一種保護設備。其主要技術參數列表如下：
表一 配電型HY5WS系列
|
產 品 型 號 |
避雷器額定電壓 |
系統額定電壓 |
持續運行電壓 |
直流參考 電壓U1mA 不小于 |
8/20us 標稱電流 下殘壓 |
方波通流容量2ms 18次 |
4/10us沖擊電流容量2次 |
0.75U1mA下泄漏 電 流 不大于 |
爬電 比距 |
高度 H |
|
KV(有效值) |
KV |
KV(峰值) |
A |
KA |
uA |
mm/KV |
mm |
|||
|
HY5WS-7.6/30 |
7.6 |
6 |
4 |
15 |
30 |
100 |
40 |
50 |
26 |
192 |
|
HY5WS-10/30 |
10 |
6 |
8 |
15 |
30 |
100 |
40 |
50 |
26 |
192 |
|
HY5WS-12.7/50 |
12.7 |
10 |
6.6 |
25 |
50 |
100 |
40 |
50 |
27 |
257 |
|
HY5WS-16.7/50 |
16.7 |
10 |
13.6 |
25 |
50 |
100 |
40 |
50 |
27 |
257 |
|
HY5WS-17/50 |
17 |
10 |
13.6 |
25 |
50 |
100 |
40 |
50 |
27 |
257 |
|
HY5WS-17/50Q |
17 |
10 |
13.6 |
25 |
50 |
100 |
40 |
50 |
27 |
303 |
